Componenti quadro elettrico industriale: la guida completa

Scopri i principali componenti di un quadro elettrico industriale e come garantiscono il controllo e la protezione delle apparecchiature automatizzate.

Un quadro elettrico industriale è il cuore di qualsiasi impianto automatizzato. Grazie alla sua complessa struttura, permette il comando e il controllo di macchine e apparecchiature, garantendo un funzionamento sicuro ed efficiente. In questo articolo esploreremo in dettaglio i componenti principali e il ruolo fondamentale che giocano nei sistemi industriali.

Nello specifico:



Cos'è un quadro elettrico industriale?

Il quadro elettrico industriale è un sistema progettato per gestire l'energia elettrica e le funzioni di controllo di macchine e impianti automatizzati. Consiste in un insieme di dispositivi elettrici collegati tra loro tramite cablaggi e interconnessi per proteggere, comandare e monitorare il funzionamento delle macchine. Il quadro elettrico è il centro nevralgico che consente alle apparecchiature industriali di funzionare in modo coordinato e sicuro, gestendo tutte le operazioni elettriche e di automazione necessarie.

compoionenti quadro elettrico industriale

Quadri elettrici per automazione industriale: le funzioni

I quadri elettrici destinati all’automazione industriale svolgono una funzione essenziale per il controllo di apparecchiature automatizzate e macchine elettriche. All’interno di questi quadri si trovano diversi dispositivi chiave, tra cui:

  • Interruttori salvamotore
  • Contattori in categoria AC3
  • Inverter
  • Softstart
  • PLC
  • Relè
  • Cablaggi elettrici

Questi componenti permettono il comando e la protezione delle macchine automatizzate, dalla gestione di avviamenti semplici fino a processi complessi di regolazione e controllo. La loro versatilità permette di automatizzare diversi tipi di processi industriali, migliorando l'efficienza produttiva e riducendo i tempi di fermo. Un altro vantaggio dei quadri elettrici di automazione è la flessibilità nella collocazione: possono essere installati direttamente sulla macchina o nelle vicinanze, garantendo un'installazione rapida e personalizzabile.

Una volta configurato, il quadro elettrico industriale non necessita di modifiche frequenti, e viene progettato per essere sicuro e non accessibile, se non attraverso le pulsantiere e le spie.

Hai bisogno di componenti esterni per quadri elettrici industriali?
Il nostro team saprà guidarti nella soluzione ideale
Contattaci!

Quali sono i componenti dei quadri elettrici industriali?





I quadri elettrici industriali includono una vasta gamma di componenti, interni ed esterni, ciascuno con un ruolo specifico all'interno del sistema di controllo e protezione delle macchine. Ecco i principal componenti internii:

  • Interruttori di protezione - Proteggono il sistema dai sovraccarichi elettrici e cortocircuiti.
  • Sezionatori - Consentono di interrompere il circuito elettrico per la manutenzione in sicurezza.
  • Inverter - Regolano la velocità dei motori elettrici.
  • Contattori - Interruttori elettromeccanici utilizzati per comandare i circuiti di potenza.
  • Relè - Componenti che azionano i circuiti di comando per la protezione e il controllo.
  • PLC (Programmable Logic Controller) - Un sistema che gestisce i processi di automazione, programmabile in base alle esigenze del sistema.
  • Barre di distribuzione - Distribuiscono l'energia elettrica ai vari componenti.
  • Cablaggio - Connessioni elettriche che collegano tutti i dispositivi all'interno del quadro.



Componenti esterni: armadi e accessori per quadri elettrici industriali DKC Europe

Dei componenti esterni fa parte la metallica, che riguarda invece la struttura di supporto dei quadri elettrici industriali, realizzata in acciaio opportunamente trattato.

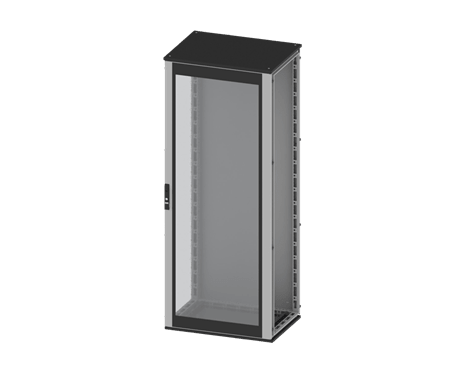

DKC Europe offre una gamma completa di armadi e accessori per quadri elettrici con il marchio RamBlock, progettati per ospitare tutti i componenti necessari per il controllo e la protezione delle apparecchiature industriali.

Gli armadi DKC si distinguono per la loro robustezza, versatilità e facilità di installazione, adattandosi a diverse applicazioni industriali. Sono progettati per offrire la massima sicurezza, protezione e facilità di accesso per la manutenzione.

Gli armadi per quadri elettrici DKC sono disponibili in sei diverse altezze (da 1200 a 2200 mm), costruiti in lamiera d’acciaio con uno spessore di 1,5 mm e offrono varie opzioni:

  • Armadi con porta cieca in lamiera d’acciaio da 2 mm;
  • Armadi con porta trasparente, protetta da vetro di sicurezza spesso 4 mm;
  • Armadi con porta in vetro serigrafato fumé, con vetro serigrafato spesso 4 mm.

La flessibilità del sistema RamBlock permette inoltre di realizzare armadi non solo in configurazione standard, ma anche con retro, pannelli laterali e tetto personalizzabili, per rispondere a esigenze specifiche.



Le norme dei quadri elettrici industriali

La progettazione e l’installazione di quadri elettrici industriali devono rispettare precise normative per garantire la sicurezza e l'efficienza del sistema. Tra le normative di riferimento più importanti troviamo:

  • CEI EN 61439-1: definisce i requisiti generali per i quadri elettrici a bassa tensione.
  • CEI EN 60204-1: normativa di riferimento per la sicurezza delle macchine.
  • CEI EN 62208 Involucri vuoti per apparecchiature assiemate di protezione e di manovra per bassa tensione.
Sei interessato agli armadi per quadri elettrici della serie CQE?
Ti mostreremo l’incredibile versatilità di tutti i modelli.
Contattaci!
Trova per il tuo business la miglior soluzione DKC
Contattaci per scoprire i nostri prodotti
