Cassette per quadri e impianti elettrici

In particolare, RamBlock realizza due linee di cassette metalliche con accessori per quadri elettrici, la serie CE e la serie CDE, disponibili anche in acciaio inox.

In questa pagina:

• Serie CE
• Serie CDE
• Cassette in acciaio inox
• Cassette per quadro elettrico da incasso
• Come scegliere i giusti contenitori per quadri elettrici
• Perché DKC RamBlock

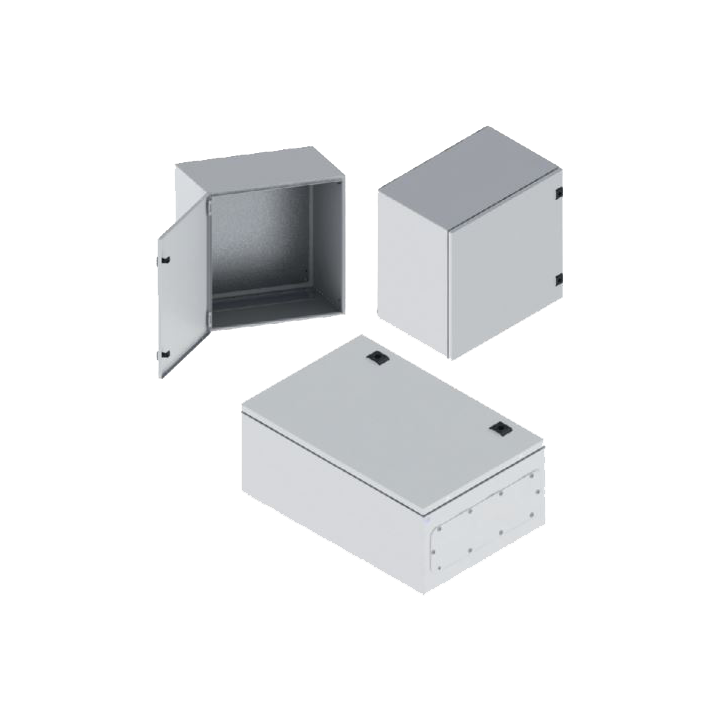

Cassette per quadri e impianti elettrici della serie CE

La cassetta per quadri elettrici della serie CE presenta una struttura in lamiera d’acciaio, dello spessore di 1,5 mm, con saldatura continua sulle giunzioni.

La serie CE di cassette per sistemi e impianti elettrici è costituita da diverse altezze standard, che vanno da 300 fino a 1400 mm, ed è disponibile in diversi modelli:

• Con porta cieca ad anta singola in lamiera d’acciaio;
• Con porta cieca ad anta doppia in lamiera d’acciaio;
• Con porta trasparente, protetta da una lastra di vetro di sicurezza dello spessore di 4 mm;
• Con porta trasparente, protetta da una lastra di vetro di sicurezza serigrafato e fumé.



Caratteristiche tecniche delle cassette metalliche per quadri elettrici CE

Vediamo ora alcune specifiche tecniche relative alla cassetta metallica per quadri elettrici della serie CE:

• Il fondo della cassetta è dotato di serie di una flangia per l’ingresso dei cavi, installata a filo struttura, provvista di guarnizione e fissata con viti autofilettanti. Quattro fori sulla parte posteriore permettono il fissaggio a parete, diretto oppure tramite apposite staffe.
• Le porte sono realizzate in lamiera d’acciaio di due diversi spessori, a seconda delle dimensioni della cassetta: 1,5 mm per altezze fino a 800 mm; 2 mm per tutte le altezze superiori a 800 mm.
• Le cerniere consentono un’apertura delle porte di 130°.
• Tutti i modelli delle cassette metalliche per sistemi e impianti elettrici CE sono dotati di serie di un pannello di cablaggio in lamiera d’acciaio zincato SENDZIMIR® dello spessore 2 mm.
• La verniciatura delle cassette viene eseguita di serie con polveri epossipoliestere, nel colore standard RAL 7035.
• Il grado di protezione delle cassette CE in esecuzione a singola anta è IP66. In esecuzione a doppia anta è IP55.

Cassette per quadri e impianti elettrici della serie CDE

RamBlock realizza un secondo modello di cassette per quadri elettrici: la serie CDE. La cassetta di questa serie presenta una struttura in lamiera d’acciaio dello spessore di 1 mm, con saldatura continua sulle giunzioni, e sono disponibili in tre differenti versioni:

• Con porta cieca;
• Con porta cieca con flange per l’ingresso dei cavi;
• Con coperchio incernierato.

Caratteristiche tecniche delle cassette per impianti elettrici della serie CDE

Ecco qui ora alcune specifiche tecniche che contraddistinguono la cassetta metallica per quadri elettrici della serie CDE:

• è dotata di serie di guide forate a passo 25mm elettrosaldate per il fissaggio degli accessori.
• Presenta quattro fori sulla parte posteriore, che permettono il fissaggio a parete, diretto oppure tramite apposite staffe.
• Le porte cieche avvitate sono dotate di adeguati punti di fissaggio e di guarnizione poliuretanica posata in colata continua.
• La verniciatura viene eseguita di serie con polveri epossipoliestere, nel colore standard RAL 7035.
• Il grado di protezione delle cassette per quadri elettrici CDE in esecuzione con coperchio avvitato e senza flange è IP66, mentre nell’esecuzione con porta incernierata e con flange è IP55.



Cassette metalliche per quadri e impianti elettrici CE e CDE in acciaio inox

La gamma di carpenterie Ramblock non finisce qui! Infatti, entrambe le cassette per quadri elettrici delle serie CE e CDE sono anche disponibili in acciaio inox AISI 304 e 316.

Questa scelta produttiva nasce dalla necessità di voler rispondere a qualsiasi tipo di esigenza. Infatti, l’acciaio inox è particolarmente indicato in tutti quei settori in cui è richiesto un elevato standard igienico e di resistenza alla corrosione, come quelli alimentare, chimico farmaceutico e ospedaliero.

Dunque DKC propone una vasta gamma di prodotti che comprende casse in acciaio inox con porta ad anta cieca singola o doppia, coperchio avvitato e accessori, che possono essere installate a parete, tramite le apposite staffe, oppure fissate a pavimento.

Le cassette per quadri e impianti elettrici in acciaio inox soddisfano elevati gradi di protezione e di resistenza all’urto, che gli consentono di essere installate in ambienti che richiedono la massima igiene e la più alta resistenza alla corrosione e alle variazioni di temperatura.



La linea DKC RamBlock





Cassette per installazioni elettriche da incasso

Nell'ambito delle soluzioni per installazioni elettriche, le cassette da incasso rappresentano una scelta ideale per progetti che richiedono integrazione completa. DKC Europe offre una linea di cassette da incasso progettate per massimizzare lo spazio, mantenendo al contempo un accesso facile e sicuro ai componenti elettrici.

Queste cassette sono realizzate con materiali di alta resistenza e conformi agli standard di sicurezza vigenti, garantendo durabilità e protezione in ambienti sia residenziali che commerciali. Il design modulare e la flessibilità di configurazione permettono un adattamento perfetto a diverse esigenze di installazione, facilitando l'integrazione in spazi ristretti o ambienti specifici senza compromettere l'efficienza operativa.

L'uso di cassette da incasso consente un'installazione quasi invisibile, preservando l'armonia visiva e aumentando il valore estetico degli spazi. Per professionisti e aziende che cercano una soluzione efficiente e discreta, le cassette per quadro elettrico da incasso di DKC Europe offrono prestazioni eccellenti e una integrazione ottimale.



Come scegliere i giusti contenitori per impianti elettrici

La scelta di un contenitore per quadri elettrici è un processo che richiede attenzione e valutazione accurata dei diversi fattori.

Il primo controllo da eseguire riguarda lo spazio a disposizione per l’installazione e l’ambiente, interno o esterno: a seconda del tipo di contatore e dell’ubicazione, ci sono differenti misure tra cui optare. La misura dipenderà anche dal numero di componenti elettrici da ospitare, come interruttori, fusibili e controllori.

In secondo luogo, bisogna assicurarsi che la ventilazione richiesta dal quadro elettrico sia sufficiente nello spazio di installazione. I contenitori DKC sono costruiti per assicurare completa sicurezza all’impianto: rivolgiti sempre a professionisti del settore per la loro messa in posa.

Valuta inoltre lo spessore della cassetta per impianti elettrici e il materiale utilizzato. Sono disponibili prodotti in vetroresina, acciaio inox, più o meno resistenti a seconda dell’utilizzo cui saranno preposti.

Come accennato precedentemente, i prodotti in acciaio offrono una grande resistenza alla corrosione, ma altri materiali (come ad esempio l’alluminio) potrebbero essere più adatti a seconda di esigenze specifiche, ad esempio legate alla dissipazione del calore. Ovviamente, la scelta del materiale deve fare riferimento al contesto di utilizzo e alle specifiche relative al singolo impiego.

Un ultimo fattore da considerare è la facilità di installazione e manutenzione: il contenitore di un quadro elettrico dovrebbe infatti consentire un facile accesso ai componenti interni per l'installazione e la manutenzione, soprattutto nel caso in cui si prevedano interventi frequenti di controllo o si ritiene che l’ambiente di installazione possa generare problematiche di diverso tipo.



Cassetta per quadro elettrico: scegli la linea RamBlock

Una cassetta progettata da DKC offre resistenza, compattezza e alta qualità, proprio perché si tratta di dispositivi che devono garantire l’alloggiamento sicuro, tramite morsettiere per quadri elettrici certificate, di conduttori che si diramano verso diverse prese della corrente.

Tutti i nostri dispositivi offrono inoltre ampia versatilità. A seconda delle esigenze, infatti, possono essere montati a parete, a palo, o con incasso a muro, e sono disponibili in numerosissimi modelli e dimensioni. Inoltre, nostro ufficio di progettazione è in grado di customizzare le cassette sulla base delle tue specifiche richieste: se hai necessità di misure, forature, divisioni interne o colori personalizzati contattaci per ottenere la soluzione ottimale.

I nostri componenti sono tutti rigorosamente testati per garantire che soddisfino i più elevati standard di prestazioni e affidabilità. Ogni cassetta per quadro elettrico della linea RamBlock è realizzata in conformità con le normative più stringenti, tra cui un grado di protezione CEI EN 60529 e di resistenza agli urti CEI EN 62262, e il rispetto della norma UNI ISO 12944-2018.





FAQ

Quali sono i principali vantaggi tecnici delle cassette DKC per impianti elettrici?

Modularità e scalabilità: il sistema a incastro consente configurazioni personalizzate senza saldature, riducendo i tempi di installazione fino al 40% e permettendo espansioni future senza interventi strutturali.

Protezione certificata: grado IP fino a IP67 per protezione totale da polvere e immersione temporanea, certificazioni IEC 61439 per quadri elettrici, resistenza agli urti IK10 e conformità alle direttive europee di bassa tensione e compatibilità elettromagnetica.

Materiali performanti: policarbonato autoestinguente classe V0 per sicurezza antincendio, acciaio inox AISI 316 per applicazioni marine e ambienti aggressivi, alluminio pressofuso per dissipazione termica ottimale in applicazioni ad alta densità di potenza.

Le cassette DKC sono adatte per ambienti con condizioni particolari?

Sì, la gamma DKC include soluzioni specifiche per ambienti estremi: cassette con certificazione ATEX per zone a rischio esplosione (presenza di gas, vapori o polveri infiammabili), versioni in acciaio inox per ambienti marini o con elevata salinità, modelli con trattamenti anticorrosivi per l'industria chimica e oil&gas, e soluzioni con protezione UV per installazioni outdoor sottoposte a esposizione solare prolungata.

Come scegliere la cassetta più adatta per un progetto di impianto elettrico?

La scelta dipende da diversi fattori tecnici: le dimensioni e il numero di componenti da alloggiare (interruttori, relè, morsettiere), il grado di protezione IP richiesto in base all'ambiente di installazione, il materiale costruttivo in funzione delle condizioni ambientali (temperatura, umidità, agenti chimici), le certificazioni necessarie per il settore applicativo, e la necessità di espandibilità futura del sistema. Per una consulenza personalizzata sul dimensionamento e la configurazione ottimale, è possibile consultare il catalogo tecnico completo o richiedere supporto al team di progettazione DKC.
