Armadi e cassette per quadri elettrici esterni e interni
DKC Europe, nelle sue linee di produzione Conchiglia e RamBlock, è specializzata nella realizzazione di armadi per quadri elettrici robusti, sicuri e resistenti, disponibili in una grande gamma di modelli differenti, ideali per alloggiare in tutta sicurezza quadri elettrici stradali e industriali.
Vediamo insieme una carrellata degli armadi per quadri elettrici delle linee di produzione Conchiglia e RamBlock.
- Armadi per quadri elettrici stradali della linea Conchiglia
- Normative e standard dei quadri elettrici per esterno
- Manutenzione e gestione degli impianti elettrici outdoor
- Armadi per quadri elettrici industriali della linea RamBlock
- Quando scegliere un armadio in acciaio inox
- Scegli come accessoriare gli armadi per quadri elettrici di DKC
Armadi e cassette di derivazione per quadri elettrici outdoor della linea Conchiglia
La linea di produzione Conchiglia realizza due modelli di armadi per quadri elettrici stradali in vetroresina, il modello Grafi e il modello CV, ideali per l’installazione di reti di distribuzione elettrica, telefonica, gas/acqua, impianti semaforici ed in generale per tutti i sistemi di gestione destinati ad essere installati all’esterno.

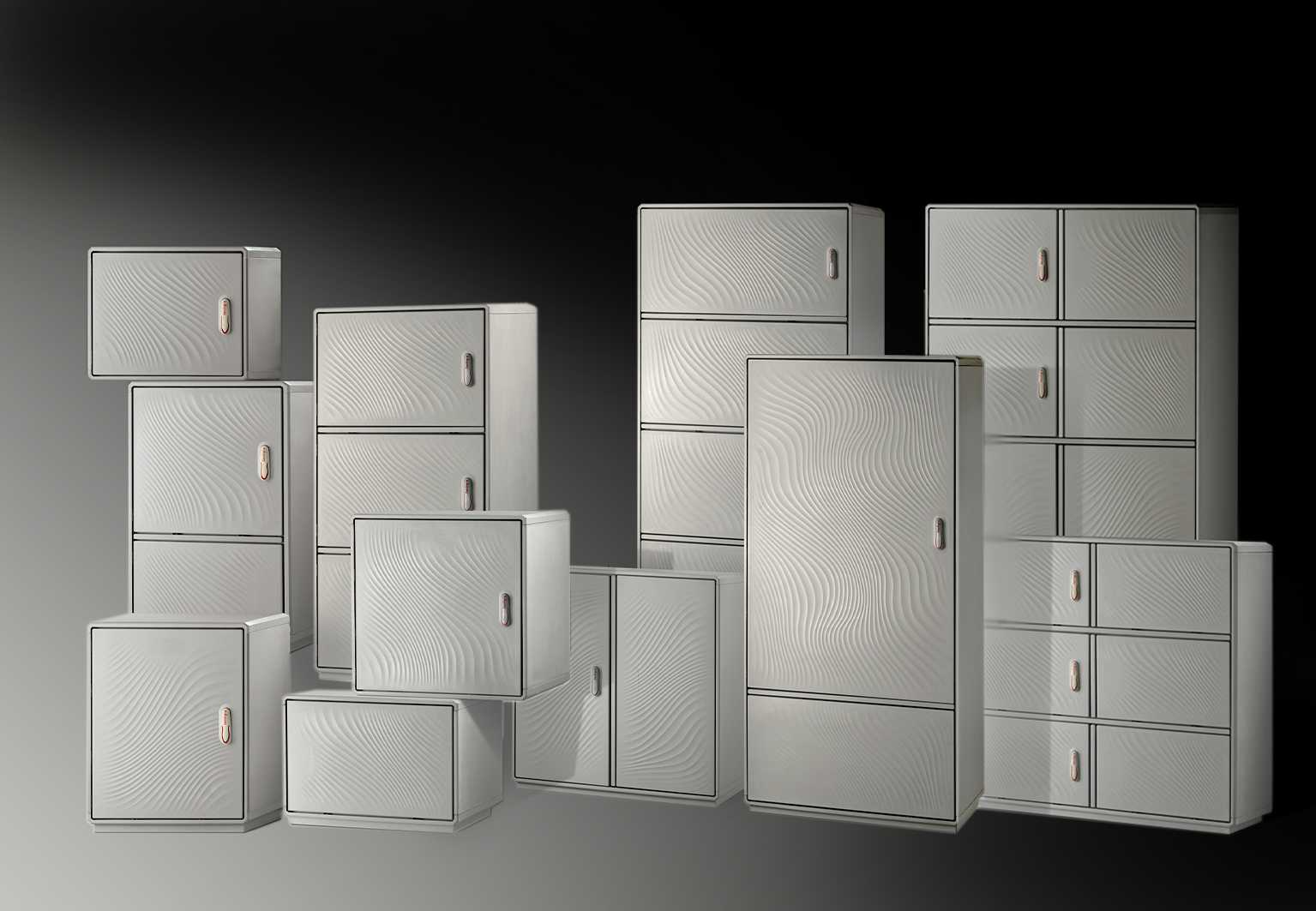

Armadi per quadri elettrici modello Grafi
Gli armadi per quadri elettrici Grafi, l’ultimissimo realizzato da Conchiglia, coniugano al massimo delle loro potenzialità i concetti di componibilità, multifunzionalità e personalizzazione. Gli armadi Grafi, infatti, disponibili in 9 varianti in altezza, 4 in larghezza e in 2 profondità, consentono di creare ben 500 diverse esecuzioni standard + altre 300 esecuzioni speciali. Inoltre danno la possibilità di scegliere tra due diversi gradi di protezione IP44 e IP55.
Scopri gli armadi GrafiArmadi per quadri elettrici CV

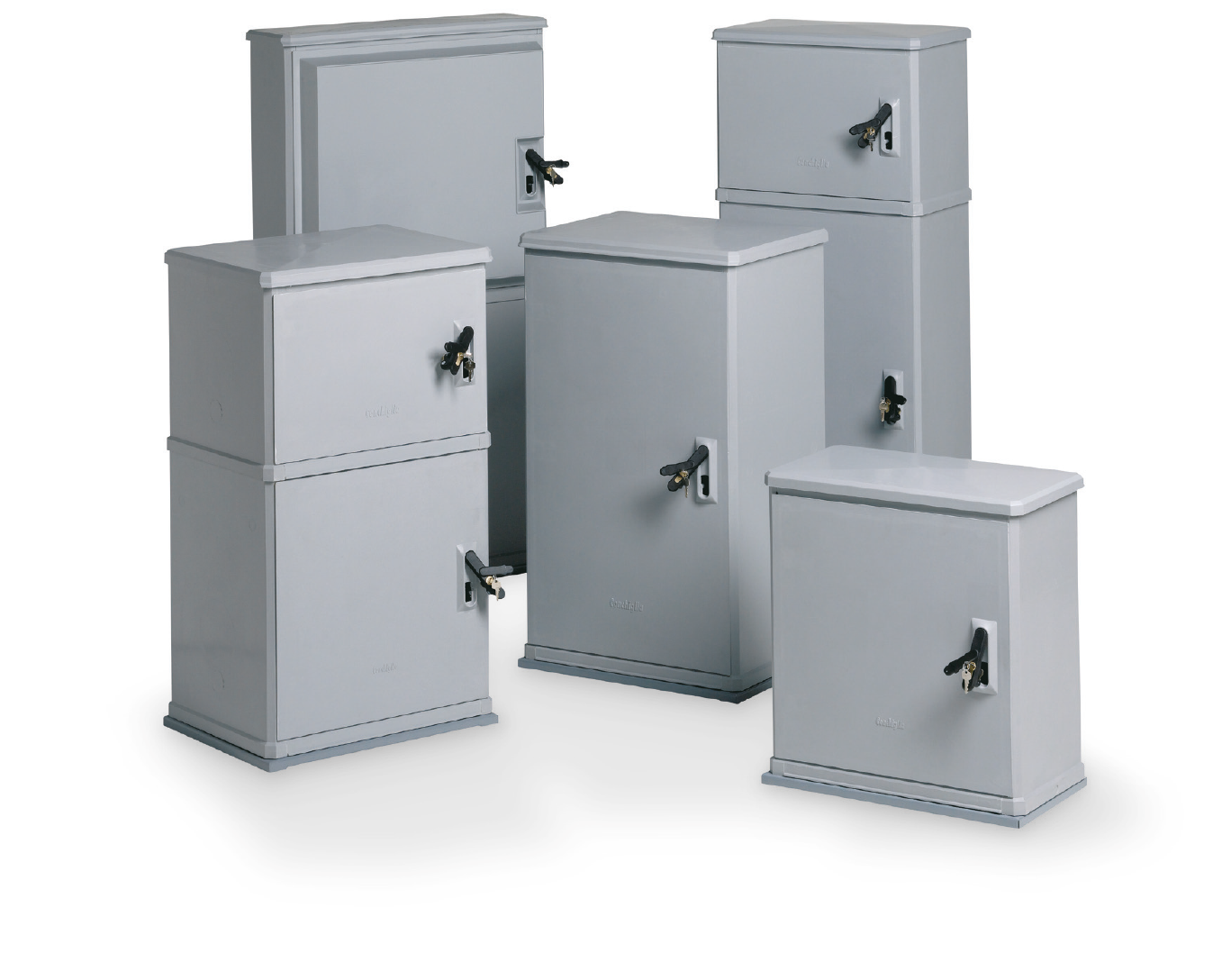

Gli armadi per quadri elettrici della linea CV, a differenza del modello precedente, hanno grado di protezione IP44 e sono disponibili in 7 larghezze diverse, ad anta singola o doppia, gli armadi per quadri elettrici del modello CV possono essere installati a pavimento, a parete, a palo, con basamento ispezionabile oppure con piedistallo, garantendo versatilità, robustezza e sicurezza.
Tutti gli armadi per quadri elettrici stradali sono certificati IMQ secondo CEI EN 62208.
Scopri gli armadi CVCassetta per impianto elettrico — Gruppo di misura monofase
La linea Conchiglia di DKC offre diverse soluzioni di cassette per contatori elettrici monofase. Per i gruppi di misura monofase sono disponibili due tipologie di contenitori in vetroresina: la serie CPMI, con coperchio liscio incernierato e serratura apribile con chiave triangolare e predisposizione per lucchetto, e la serie CPRM, con coperchio rigato e serratura a specifica con chiave triangolare ad uso esclusivo Enel e a cifratura diversificata ad uso utente. Entrambi sono conformi rispettivamente alle specifiche ENEL DS4551 e DS4555 e consentono il montaggio diretto dei contatori elettronici.
Queste cassette possono essere installate direttamente a parete o a incasso, oppure mediante appositi accessori a palo o con sostegno tubolare in vetroresina a singolo o doppio alloggiamento . Realizzate in SMC (vetroresina) nel colore grigio RAL 7040, sono progettate per resistere agli agenti atmosferici e garantire lunga durata anche nelle installazioni outdoor più impegnative. È possibile ordinarle con o senza serratura, per la massima flessibilità in fase di progettazione dell'impianto.
Cassetta per impianto elettrico — Gruppi di misura trifase
Per i contatori trifase (tipicamente impiegati in ambito industriale o artigianale per potenze superiori a 6 kW) DKC Conchiglia realizza un ampio assortimento di contenitori in vetroresina idonei per l'installazione a parete, a incasso, a palo e con sostegno.
La gamma si distingue in quattro serie principali: la serie CPTI, conforme alla DS 4552; la serie CPRT, con coperchio rigato e serratura unificata ENEL a doppia chiusura, conforme alla DS 4556; la serie CV4M–BV4M, conforme alla DS 4559 e adatta per contatori trifase fino a 30 kW; e la serie CVHP–CVBP, conforme alla DS 4558, dotata di serratura a doppia chiusura tipo unificato ENEL per potenze da 30 a 400kW.
I contenitori della serie CV4M–BV4M sono disponibili a 1 vano (CV4M/E) oppure a 2 vani (BV4M/T-E) e presentano un grado di protezione IP43 secondo CEI EN 60529 e IK10 secondo CEI EN 62262. Tutti i modelli sono progettati per garantire accessibilità agli operatori e massima sicurezza per gli utenti.
Normative e standard dei quadri elettrici per esterno
La scelta di un armadio o di una cassetta per impianti outdoor non è solo una questione di dimensioni: la conformità alle normative vigenti è un requisito imprescindibile per garantire sicurezza, affidabilità e continuità di servizio.
- Gli armadi per quadri elettrici devono rispettare i parametri imposti dalla CEI EN 62208, che prende in esame diverse caratteristiche tecniche e costruttive dell'involucro. Tutti gli armadi stradali Conchiglia sono certificati IMQ in conformità a questa norma.
- La norma CEI EN 61439 è invece la principale regolamentazione che stabilisce come deve essere costruito un quadro elettrico finito, definendo le prescrizioni per le apparecchiature assiemate di protezione e manovra per bassa tensione.
- Per quanto riguarda il grado di protezione, la norma di riferimento è la IEC 60529, recepita in Europa come EN 60529: essa definisce i criteri per valutare la resistenza degli involucri contro l'ingresso di corpi solidi e liquidi. La prima cifra del codice IP indica la protezione contro i solidi, la seconda contro i liquidi. Per le installazioni esterne senza protezione supplementare, la seconda cifra caratteristica del grado IP deve essere almeno pari a 3. I prodotti Conchiglia con gradi da IP43 a IP55 superano ampiamente questo requisito minimo.
- La resistenza agli urti meccanici è invece certificata secondo la CEI EN 62262, con i prodotti Conchiglia che raggiungono la classe IK10, il livello più elevato della scala, corrispondente a una resistenza agli impatti di 20 joule.
Manutenzione e gestione degli impianti elettrici outdoor
Installare componenti di qualità è solo il primo passo: una corretta gestione nel tempo è altrettanto fondamentale per garantire continuità operativa e sicurezza degli impianti.
Le cassette e gli armadi DKC Conchiglia sono progettati fin dall'origine per semplificare le operazioni di manutenzione ordinaria e straordinaria. La struttura in vetroresina (SMC) offre vantaggi concreti rispetto alle soluzioni metalliche e agli altri materiali termoplastici : è naturalmente resistente alla corrosione, agli agenti chimici e agli sbalzi termici, non richiede verniciature periodiche e mantiene inalterata la propria integrità strutturale anche dopo anni di esposizione alle intemperie.
L'accessibilità è un altro punto di forza. I sistemi di chiusura con serratura a chiave triangolare ENEL e cilindro di sicurezza a cifratura diversa per l'utente garantiscono un accesso rapido al personale autorizzato, riducendo i tempi di intervento in caso di guasto o ispezione programmata. Il coperchio incernierato permette un'apertura agevole anche in condizioni di spazio ridotto, tipiche delle installazioni a palo o a parete in aree urbane.
La modularità della gamma Grafi, con le sue oltre 800 combinazioni possibili, consente inoltre di pianificare eventuali ampliamenti dell'impianto senza dover sostituire l'intera infrastruttura: un vantaggio economico e operativo che si traduce in una significativa riduzione del costo totale di proprietà nel lungo periodo.
Scegliere DKC Conchiglia significa investire in soluzioni che lavorano per proteggere le infrastrutture critiche e ridurre al minimo i fermi impianto non pianificati.
Armadi per quadri elettrici industriali della linea RamBlock
La linea RamBlock di DKC offre un’ampia gamma di armadi per quadri elettrici industriali in alluminio per applicazioni indoor, adatti ad ospitare e proteggere gli impianti elettrici da urti, polvere e umidità.
Anche qui, versatilità e personalizzazione non mancano.

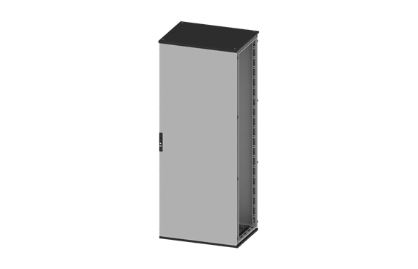

Armadi elettrici in acciaio e acciaio inox CQE
Gli armadi per quadri elettrici componibili CQE, realizzati in lamiera d’acciaio dello spessore di 1,5 mm, sono disponibili in sei altezze standard, che vanno da 1200 a 2200 mm, e possono essere realizzati con porta cieca, porta trasparente in vetro e porta in vetro serigrafato.

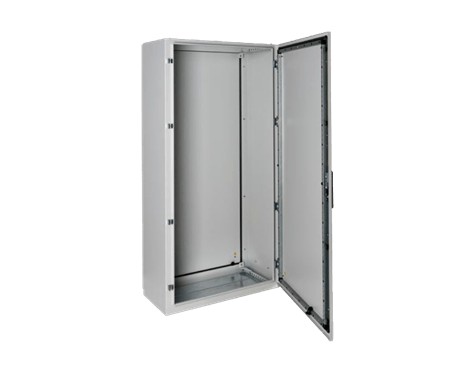

Scopri gli armadi CQEArmadi per quadri elettrici CAES
Gli armadi per quadri elettrici a monoblocco semplificato CAES sono realizzati in sei altezze standard, da 1000 a 2000 mm, per un totale di 11 misure disponibili. La loro struttura, realizzata in lamiera d’acciaio dello spessore di 1,5 mm, è complementare saldata per garantire la massima resistenza alle sollecitazioni meccaniche.
Scopri gli armadi CAES
Armadi per quadri elettrici modello CAE
Gli armadi per quadri elettrici a monoblocco saldato CAE sono disponibili in sei altezze standard, che vanno da 1000 a 2000 mm.
Scopri gli armadi CAEQuando scegliere armadi elettrici in acciaio inox
Gli armadi elettrici in acciaio inox offrono numerosi vantaggi rispetto ad altre soluzioni. Grazie alla resistenza alla corrosione, questi armadi sono ideali per ambienti difficili o settori che richiedono elevati standard igienici, come l'industria alimentare e farmaceutica.
L'acciaio inox garantisce anche un'elevata resistenza agli agenti atmosferici, prolungando la durata dell'armadio e proteggendo i componenti elettrici al suo interno. Inoltre, il design robusto e la facilità di manutenzione fanno degli armadi in acciaio inox una scelta affidabile per garantire efficienza e sicurezza nel tempo.
Leggi anche la guida completa per gli armadi rack 19''
Scegli come accessoriare gli armadi per quadri elettrici di DKC
Tutti gli armadi realizzati da DKC, sia della linea Conchiglia che della linea RamBlock, possono essere accessoriati e personalizzati in base alle esigenze del singolo cliente. Tra gli accessori per quadri elettrici disponibili ci sono:
- Telai rack e profili 19”;
- Porte, chiusure e ante cieche industriali;
- Accessori per l’unione degli armadi;
- Accessori per il sollevamento;
- Ripiani;
- Pannelli di cablaggio;
- Zoccoli;
- Staffe di fissaggio;
- Piastre di fondo;
- Bocchette di aerazione;
- Serrature.
Tutto il necessario per costruire la composizione più adatta a rispondere al meglio alle esigenze del singolo cliente.
