La linea Conchiglia di DKC produce alloggiamenti per contatori gas in vetroresina (SMC): cassette portacontatori da installare a parete, a incasso o su muretto di confine, e sportelli per nicchie in muratura. Sono realizzati in conformità alle specifiche dei maggiori enti di distribuzione del gas, con aerazione a labirinto pari a 1/10 della superficie di base e resistenza al fuoco di grado 1 secondo il D.M. 24/11/1984.
In questa pagina trovi le misure utili di ogni modello, i requisiti di posizione e aerazione da verificare con il distributore locale e i criteri per scegliere tra una cassetta e una nicchia chiusa da sportello.
Le dimensioni minime dell'alloggiamento dipendono da due fattori: la classe del contatore, cioè la sua portata, e le prescrizioni tecniche del distributore locale. Prima di ricavare una nicchia o scegliere una cassetta, chiedi al distributore il suo disciplinare tecnico: indica le misure minime, la posizione e il tipo di chiusura richiesti in quella rete.
Queste sono le misure degli alloggiamenti Conchiglia:
Il contatore del gas è installato dal distributore locale, che ne stabilisce la posizione secondo gli accordi con l'ente locale che ha rilasciato la concessione e nel rispetto delle norme tecniche di sicurezza degli impianti a gas. Il riferimento tecnico per l'installazione dei gruppi di misura è la norma UNI 9036: è una norma tecnica, non una legge, e prevede diverse tipologie di installazione, singola (esterna o interna) o in batteria.
Per chi progetta o realizza l'alloggiamento, i principi da rispettare sono quattro:
Prima di iniziare i lavori segui questa sequenza:
Le cassette Conchiglia proteggono il contatore da acqua, polvere e sole, ma senza chiuderlo ermeticamente: il coperchio ha un'aerazione a labirinto pari a 1/10 della superficie di base, che fa circolare l'aria senza lasciar entrare la pioggia. Ecco le caratteristiche che trovi su ogni modello:
La scelta dipende da dove va il contatore e da come è fatto il muro. In sintesi:
Se c'è anche un riduttore di pressione, scegli la cassetta quadrata CPWQ, pensata per il contatore completo di riduttore.

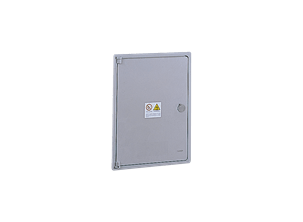

Per chiudere una nicchia esistente, lo sportello TPV/43 per nicchie richiede un'apertura muraria di 500×360 mm (H×B) e ha un ingombro esterno di 390×530×5 mm. La profondità interna della nicchia non dipende dallo sportello: va dimensionata secondo le prescrizioni del distributore per la classe di contatore installata.

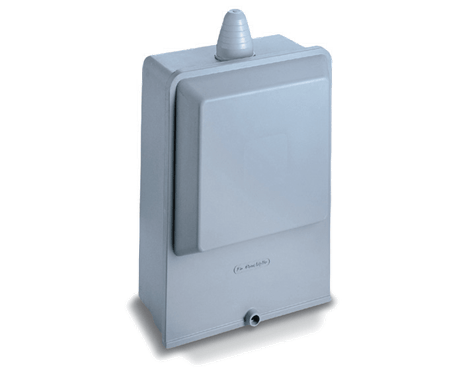

DKC realizza tre modelli diversi di cassette per contatori gas metano in vetroresina:

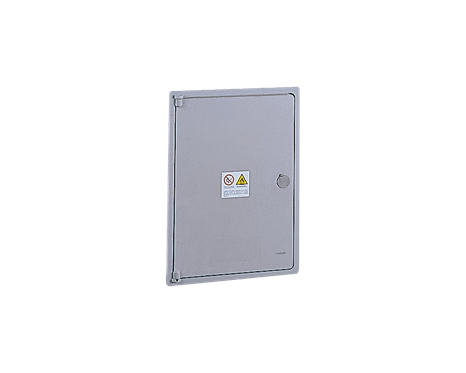

Oltre alla gamma di cassette per contatori gas metano, DKC fornisce anche sportelli per nicchie in vetroresina per l’alloggiamento del contatore gas metano, incernierati e asportabili in apertura con rotazione di 90°, completi di zanche in acciaio zincato e passivato a murare o tassellabile.
Conchiglia è la linea DKC dedicata alle installazioni outdoor: armadi stradali, portelli da palo e materiali per le reti gas e acqua. Gli alloggiamenti per contatori gas nascono per installatori, reti di distribuzione e aziende municipalizzate che devono garantire sicurezza e durata all'esterno.
Scopri tutte le cassette per contatori gas in vetroresina della linea Conchiglia.
La cassetta CPWR misura 360×500×217 mm all'esterno e 315×455×201 mm di spazio utile interno. La cassetta CPWQ misura 504×504×217 mm all'esterno e 455×455×201 mm all'interno. Su richiesta DKC realizza anche alloggiamenti su misura.
Le dimensioni minime della nicchia dipendono dalla classe del contatore e dalle prescrizioni del distributore locale, che vanno sempre verificate prima dei lavori. Per chiudere la nicchia con lo sportello Conchiglia TPV/43 serve un'apertura muraria di 500×360 mm (H×B).
La posizione la decide il distributore locale, secondo gli accordi con l'ente concessionario e le norme tecniche di sicurezza. Il riferimento tecnico per l'installazione dei gruppi di misura è la norma UNI 9036.
No, l'alloggiamento del contatore gas deve essere aerato. Le cassette e gli sportelli Conchiglia hanno un'aerazione a labirinto pari a 1/10 della superficie di base, che fa circolare l'aria e protegge il contatore da acqua e polvere.
Sì, con l'oblò di ispezione in policarbonato trasparente, che ha un diametro di lettura di 117 mm. È disponibile già applicato sul coperchio o sciolto.

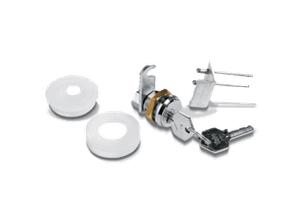

Le cassette e gli sportelli sono disponibili con serratura a chiave quadra da 7 mm o con chiave cfr. Y21. Le chiavi si possono ordinare anche separatamente tra gli accessori.
