Le cassette di derivazione da palo della serie SCF1 presentano fondello e soletta di adattamento al palo, realizzati in materiale termoplastico rinforzato con fibra di vetro, nel colore grigio RAL 7035.
La serie SCF1 si presta a diversi tipi di esecuzione:
Per pali di diametro che va da un minimo di 89 a un massimo di 140 mm. È possibile predisporre l’ingresso e l’uscita dei cavi dal fondello inferiore, previa foratura, per applicazioni di raccordi blocca tubi. Il fissaggio a palo avviene mediante viti o con un nastro Band-it da 1/2" a 3/4" tramite soletta.
Per installazioni su superfici piane (a parete, su pali quadrati e rettangolari, sul lato piano di pali poligonali). Anche in questo caso è possibile predisporre l’ingresso e l’uscita dei cavi dal fondello inferiore, previa foratura. Il fissaggio a parete avviene mediante tassello e vite, mentre quello a palo avviene mediante viti metriche M5.
Esecuzioni realizzabili mediante abbinamento della cassetta SCF1 con il relativo kit per esecuzione con tegolo KTPF/70/1.
Equipaggiamenti della serie SCF1

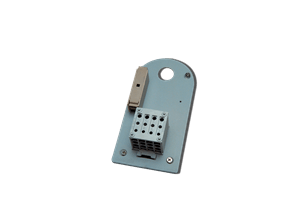

La serie SCF1 è dotata di diversi equipaggiamenti, montati su una piastra in materiale termoplastico rinforzato con fibre di vetro e fissati sul fondo del corpo della cassetta tramite viti:
Morsettiera quadripolare tensione di isolamento 450V - corrente 63A max.
