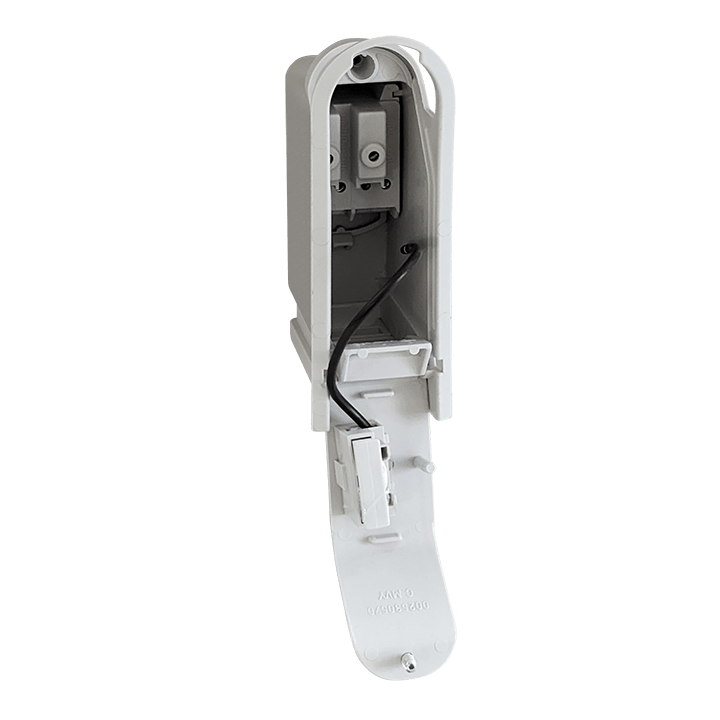

MORSETTIERA da PALO - 2 poli / 1 fusibile / Feritoia 38x132

CODICE 052192010
SIGLA MVY/210/1

Materiali Contenitore stampato in resina poliammidica autoestinguente VO a 0,75 mm (norme UL-94) ed antitraccia CTI 600 (secondo IEC 112). Base isolante stampata in poliammide 6 autoestinguente VO a 0,75 mm (UL-94) ed antitraccia CTI 600 (secondo IEC 112). Morsetti in Ot 58 (UNI 5705) a 3 vie per polo. Caratteristiche Serraggio indipendente dei conduttori con viti in acciaio inox AISI 304 (impronta esagonale incassata). Tensione nominale 450 V; corrente max 30 A. Portafusibile realizzato su circuito stampato per fusibili 5 x 20, omologato UL CSA VDE, tensione 250 V, portata max 10 A. serraggio max cavo da 4 mmq. Per incasso su pali diametro minimo 76 mm (rilievo all’altezza della feritoia) con feritoia 38x132 mm a testate semitonde. Contenitore in classe II (doppio isolamento) secondo CEI 64-8/4. Grado di protezione Sul perimetro coperchio IP 43, in zona ingresso cavi IP23B (secondo norme CEI EN 60529), IK 08 secondo CEI EN 62262.

DOWNLOAD CAD
Download
Download PDF
Caratteristiche tecniche
