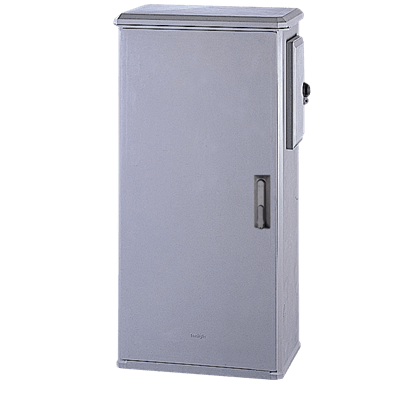

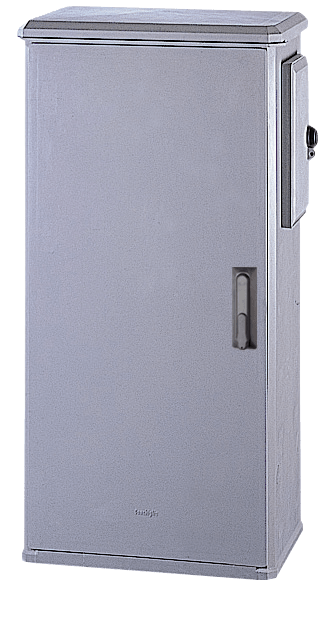

ARMADIO Vetroresina CV 720x1394x450 - 2vani / GMI a lato

CODICE 073301145
SIGLA CVHP/GMI/0

Materiali Stampati in SMC (vetroresina) – Colore grigio RAL 7040. Cerniere interne in lega di alluminio ruotanti su solette antibloccanti in materiale termoplastico. Caratteristiche Porta incernierata completa di chiusura tipo cremonese azionabile con maniglia a scomparsa agibile mediante serratura di sicurezza a cifratura unica (cod.21). Prese d’aria inferiori e sottotetto per ventilazione naturale interna. Parti metalliche esterne in acciaio inox o in acciaio tropicalizzato e verniciato grigio elettricamente isolate con l’interno. Per posa autonoma con telaio in muratura (da ordinare separatamente). Con cassonetto portacontatore incorporato sul fianco destro – accesso indipendente con serratura diversificata (in esecuzione standard triangolare luchettabile). Adatto per il montaggio diretto dei contatori elettronici: - Max n.1 gruppo di misura integrato monofase tipo GMI-GMY. - Max n.1 monofase per potenze fino a 10 Kw tipo GEM-GISM. Fissaggio con n.1 basetta T5 A2 (matricola 280012) - Max n.1 trifase per potenze fino a 16,5 Kw tipo GET2A, fino a 30 Kw tipo GIST. Fissaggio con n.1 basetta T5 A4 (matricola 286142). Grado di protezione IP 44 secondo CEI EN 60529, IK 10 secondo CEI EN 62262.

DOWNLOAD CAD
Download
Download PDF
Caratteristiche tecniche
